서지보호기
신호신호통신용 서지보호기
SH-DC Series
특징
- DC장비의 선로에 직렬로 연결하며, 기구의 부착이 Rail-Type으로 이루어져 탈/장착의 편의성 제공
- 신호통신용 서지보호기로서 우수한 서지 억압능력을 겸비
- 보호회로가 내장되어 있어 자체내량 이상의 서지유입으로 인한 보호 소자의 소손 시 충실한 안정성 확보
- 절연성능이 우수하고 정전용량이 낮아 고속전송에 적합
- 우수한 고용량 서지내량 특성

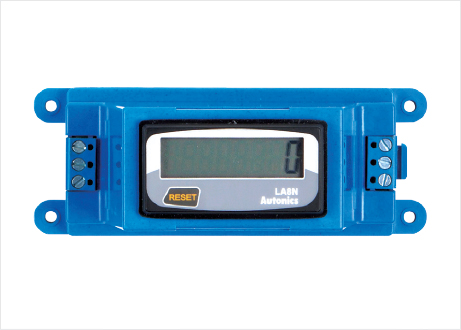

- 서지유입 횟수를 확인할 수있는 카운터 내장
- Class Ⅱ
적용
- 낙뢰 우험이 큰 지역에 적용중인 장비의 DC 신호라인에 적용
- 각종 센서 (유랑계, 수위계, 엑츄레이터, 압력계 등)
- 각종 반도체 장비의 회로보호기
- 컴퓨터 및 주변기기, OA기기 회로보호용
- CCTV, CATV
사양
| 구분 | 단위 | SH-DC Series (Counter type) | 비고 | |
|---|---|---|---|---|
| 정격운용전압 | V | DC 5V / 12V / 24V / 48V / 120V | ||
| 최대연속동작전압 | V | DC 5.8V / 17V / 28V / 52V / 150V | ||
| 제한전압 (Vpeak Line Shield) |
입력 | 6KA / 3KA | IEEE C62.41 CAT C2 | |
| 출력 | 100V이하, <120V @ 10/700㎲, , 600@1kV / ㎲ | IEEE C62.41 CAT C1 | ||
| 입력 | 20kV / 10KA | IEEE C62.41 CAT C3 | ||
| 출력 | 150V 이하 | |||
| 주파수(Frequency) | Hz | < 100MHz 이하 | ||
| 동작온도 / 습도 | ˚C | -40 ~ 80˚C / 95%RH | ||
| 최대 서지보호용 (Imax.) |
KA | 25KA | 20KA / LINE | |
| 보호모드 | Line to Line, Line to Ground | |||
| 보호등급 | IP20 | |||
| 반응속도 | Picose-cond | 1Picosec | ||
| 접지방식 | 공통접지 | |||

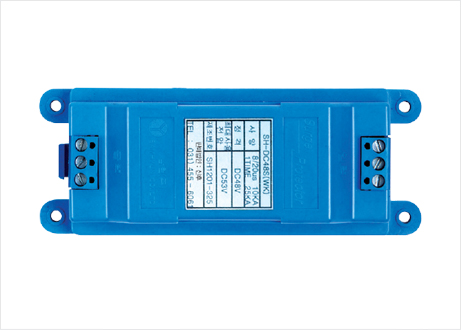

| DIMENSION | mm | 카운터형 | 기본형 | W x H x D |
| 43 x 115 x 74 | 43 x 115 x 26 | |||
| 중량 | g | 126g | 55g | |
| HOUSING | Non Flammable MTR’L (난연성 ABS소재) | |||
| 시험규격 | KS C IEC 61643-21 | |||
| 인증내역 | MOV-UL 인증, CE인증 및 특허인증 (소자) | |||
