서지보호기
영상용 서지보호기

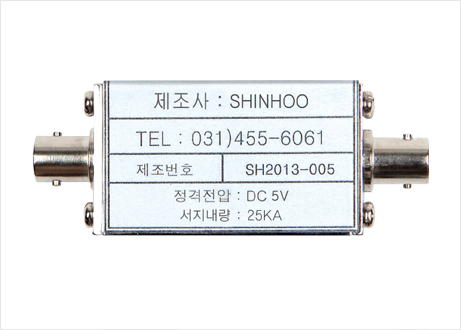

SH-VS-BNC
특징
- 신호선로가 동축으로 이루어진 경우 또는 영상신호용에 사용함
- 영상용 서지보호기로서 우수한 서지 억압능력을 겸비
- 보호회로가 내장되어 있어 자체내량 이상의 서지유입으로 인한 보호소자의 소손 시 충실한 안정성 확보
- 전열성능이 우수하고 정전용량이낮아 고속전송에 적합
- CCTV 카메라와 Receiver Box 내 영상수신부 사이에 직렬로 연결
- 우수한 고용량 서지내량 특성
- Class Ⅱ
적용
- 낙뢰 우험이 큰 지역에 적용중인 장비의 동축 신호라인에 적용
- CCTV, CATV, 동축신호선
- 각종 센서
사양
| 구분 | 단위 | SH-VS-BNC | 비고 |
|---|---|---|---|
| 정격전압 | V | DC 5V | |
| 최대연속동작전압 | V | DC 9V | |
| 접속방식 | BNC F/F (Femal-Female) | ||
| 동작온도 | ˚C | -40~80˚C | |
| Protection Stage | GDT / HF Transorb / TVS | ||
| 제한전압 | 입력 | 6kV / 3KA | IEEE C62.41 CAT C1 |
| 출력 | 100V 이하 | ||
| 입력 | 20kV / 10KA | IEEE C62.41 CAT C3 | |
| 출력 | 150V 이하 | ||
| 최대 서지보호용 |
KA | 25KA | Nominal 10KA |
| 송수신 방식 (Communication Type) |
Applicable to Full-Duplex & Half Duplex | 전이중 방식 | |
| 보호모드 | 2Mode (L-G) | ||
| 반응속도 | Picose-cond | 1Picosec | |
| 접지방식 | 공통접지 | ||
| 시험조건 | KS C IEC 61643-21 | ||
| DIMENSION | mm | 30 x 80 x 30 | W x H x D |
| 중량 | g | 237g | |
| 인증내역 | MOV-UL인증, CE인증 및 특허인증 (소자) | ||
| HOUSING | Aluminum |
