서지보호기

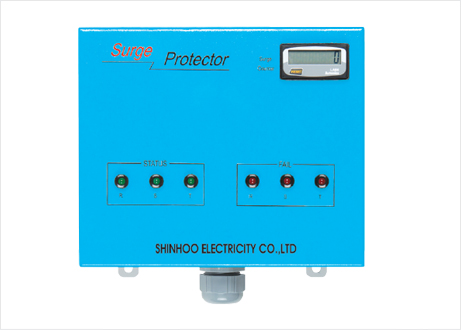

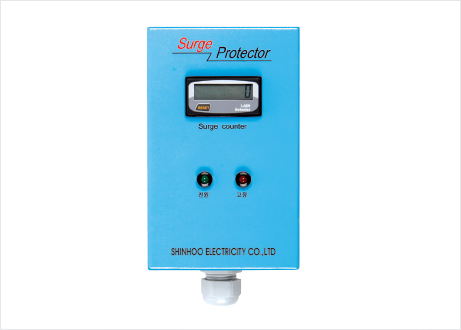

전원용 서지보호기(카운터형)
SHC Series
특징
- AC전원부(110/220V/380V)장비의 선로에 병렬로 연결
- 서지유입을 확인할 수 있는 카운터 내장 (조달청, 산업자원부 우수제품 - NEP인증 이력)
- 전원용서지보호기로서 우수한 서지억압능력과 고용량 서지내량 겸비
- 낙뢰로 인한 유도뢰 및 개폐서지로부터 장비보호
- Fuse Less 타입으로 자체 내량 이상의 서지유입으로 인한 보호소자의 소손 시 화재 및 단락방지 (중소기업청 성능인증 제품 / EPC)
- 수요자 요구 시 협의 후 설계 가능
- Class Ⅰ, Class Ⅱ
- 한국산업표준(KS) 적합 인증
적용
- 낙뢰 위험이큰 지역의 전원설비
- 중계소, 산악지역 및 나대지의 전원시설
- SCADA, PLC Network 등 각종 Control System
- 농어촌 시설(축사, 양어장 등)
- UPS, 통신시스템, 엘리베이터, 대형기기
- 태양광, 지열, 풍력, 조력발전시설
사양
| 구분 | 단위 | SH-22P | SH-33P / 34P | 비고 |
|---|---|---|---|---|
| 정격전압 | V | AC 110V / 220V | AC380V | |
| 최대연속동작전압 | V | AC 140V / 275V | AC475V | |
| 제한전압 | 입력 | 6KA / 3KA | IEEE62.41 CAT.C2 | |
| 출력 | 900V 이하 | IEEE62.41 CAT.C1 | ||
| 반응속도 | Nano Second | 1Nanosec. | ||
| 사용주파수 | Hz | 50/60Hz | ||
| 동작온도 | ˚C | -40~80˚C | ||
| 서지보호용량 | KA | 49KA/Phase ~ 160KA/Phase | 서지내량 변경가능 | |
| 보호모드 | P-N, P-G | 1Mode ((P-N(G))) | ||
| 동작표시 | LED On/Off Type | |||
| 서지카운터 | 서지카운터 내장 (서지인입횟수 LCD 표시창) | 서지인입횟수 확인가능 | ||
| Indicator 상태 | 정상: 녹색 | 경보: 적색 | ||
| 보호등급 | IP20 | |||
| OPTION | Surge Counting, Remote Indicator | |||
| HOUSING | 난연성 소재(Non Flammable Mtr’l or 1.6mm Steel) | |||
| 한국산업표준KS인증 | KS C IEC 61643-11 | KS No.15-0387 | ||
| DIMENSION | mm | 90x150x61 | 130x217x75 | |
| 중량 | g | 630 | 1400 | |
| 접지방식 | TN / TT | |||
| 인증내역 | KS인증, MOV-UL인증, CE인증 및 특허청 특허 3종외 EPC인증(열폭주 방지회로 및 서지 보호소자와 일체형) (MOV조달청, 산업통상부 우수제품-NEP인증)내력 |
|||
